一、（無人）機載散射特性測試系統

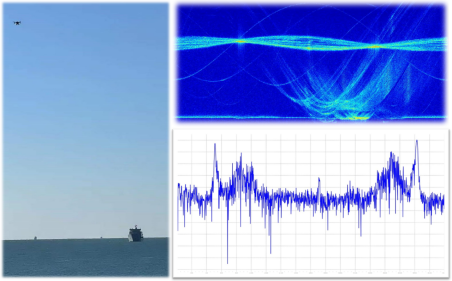

簡介：以中小型無人機或直升機為平臺的超寬帶、高效率空對地（海）測試解決方案，對地面或海面目標在不同俯視角下的散射特性進行測量，可獲得目標周向RCS和高分辨散射熱點分布。
應用場景：快速獲得裝備在空中探測威脅照射下的雷達隱身性能以及散射源分布，為技術人員評估裝備隱身性能、明確隱身重點部位、改進隱身設計措施、確認隱身設計效果提供數據支持，提高設計迭代效率，保障重要裝備研制進度。
| 指標 |
| 工作頻率：4GHz～18GHz全頻段覆蓋 |
| 極化方式：HH、VV |
| 測試距離：50m～2000m |
| 動態范圍：≥60dB |
| 分辨率：優于0.3m（實測條件下） |
| 飛行高度：10m～1000m（水上作業時最低高度為20m） |
| 瞬時帶寬：可配置，最大1000MHz |
| 工作時間：每航次連續測試時間≥30min |
| 測試能力：可測目標尺寸≥100m@距離400m |
| 工作環境：-10°C～+50℃，風力≤6級 |
| 主機重量：≤1.5kg（不含天線、大功率功放） |
| 安全防護：可選配降落傘、浮筒 |
二、輕量化無人機載SAR成像系統

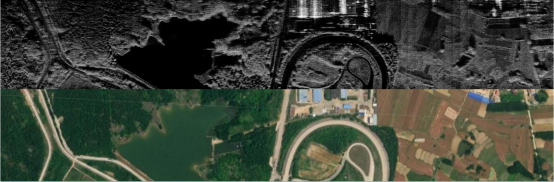

簡介：以微小型多旋翼無人機為平臺的寬帶低成本快速成像系統，支持條帶SAR和圓軌跡SAR兩種測試模式，可以快速對局部區域進行重復性SAR成像，對區域內目標變化情況進行快速成像對比。
應用場景：現場快速獲取戰地裝備偽裝效果，技術人員可根據雷達圖像確定需重點調整的部位，采取針對性的改進措施，并及時復測確認措施的有效性。
| 指標 |
| 工作頻率：8GHz～12GHz全頻段覆蓋12GHz～18GHz全頻段覆蓋 |
| 瞬時帶寬：可調整，最大800MHZ |
| 分辨率：優于0.3m（實測條件下） |
| 成像模式：條帶SAR、圓軌跡SAR |
| 測試距離：≥300m |
| 極化方式：HH、VV |
| 主機重量：≤1kg（不含天線） |
| 安全防護：可選配降落傘 |

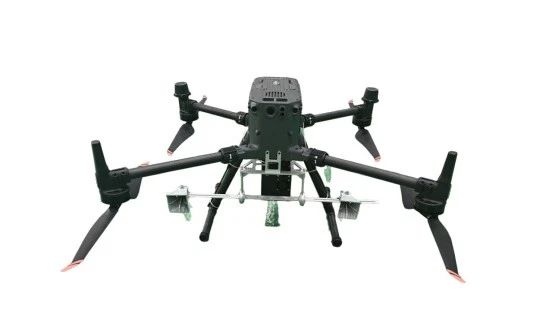

| 適配性：可適配大疆M350RTK型無人機或其他小型無人機 |
?功能
目標散射特性測試

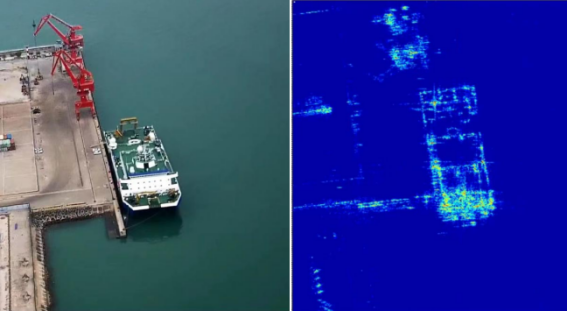

獲取不同俯視角、方位角下的目標RCS特性及高分辨率二維散射源分布圖像。
偽裝測試
戰場雷達特性偽裝效果測試評估，真、假目標雷達特性測試，偽裝效果測試，電磁屏蔽效果測試，戰場環境雷達成像。
?配置
■掛載平臺 ■主控計算機
□中小型固定翼無人機
□中小型多旋翼無人機
□直升機
■雷達主機 ■通信模塊
■測試控制與數據分析軟件
□吊艙 □光電模塊
□云臺 □定位模塊
注：■基本配置 □可選配置
三、總結
無人機散射測試評估系統，采用高機動性、低成本空中平臺下視目標隱身性能的測試解決方案。該系統用于對艦船、坦克、戰車、戰場偽裝等地面和海面目標在大俯角狀態下的雷達隱身性能進行測試、診斷和評估。
測威科技，致力于讓新裝備、新科技更好地服務于國防事業。
